我們大家熟悉的聚氨酯發(fā)泡產(chǎn)品，其生產(chǎn)過(guò)程中肯定會(huì)遇到各種各樣的問(wèn)題。針對(duì)各種問(wèn)題，我們可以通過(guò)調(diào)整原材料、更改設(shè)備參數(shù)、改善生產(chǎn)工藝等方面入手，最終解決我們遇到的問(wèn)題。今天我們介紹一下原材料中的小料--脫模劑，看看其對(duì)聚氨酯發(fā)泡制品的影響及出現(xiàn)問(wèn)題時(shí)的調(diào)整方向。

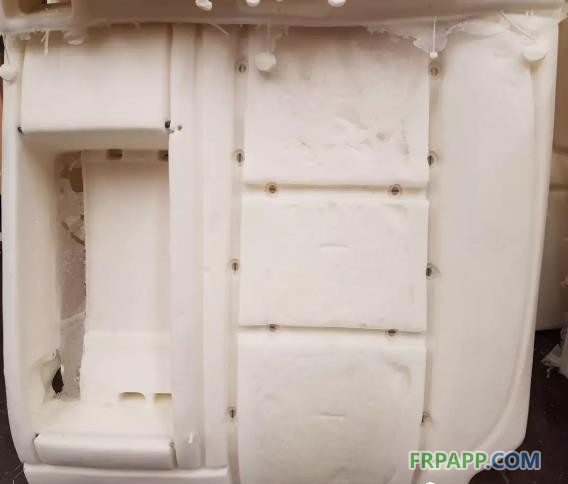

產(chǎn)品脫模過(guò)程中因制品和模具結(jié)合緊密出現(xiàn)取出制品時(shí)制品局部撕裂。



脫模劑噴涂不到位、脫模劑噴涂量太少。



均勻噴涂整副模具、局部難脫的地方多噴一些脫模劑、推薦使用高固含脫模劑產(chǎn)品。

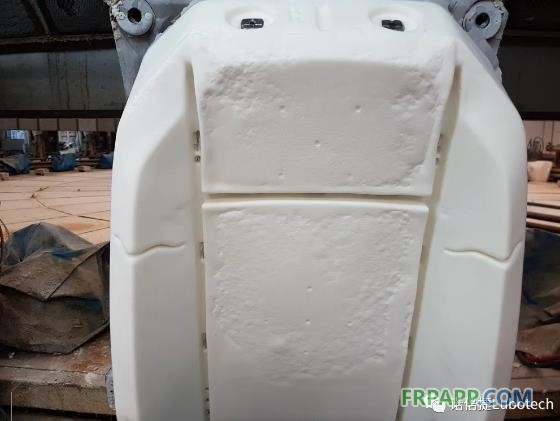

產(chǎn)品經(jīng)過(guò)脫模、壓制開(kāi)孔后，表面依然出現(xiàn)收縮、燒泡現(xiàn)象。



脫模劑噴涂過(guò)多。



減少脫模劑的噴涂量，噴涂過(guò)多的脫模劑會(huì)使模具溫度下降明顯、推薦使用高固含脫模劑產(chǎn)品。

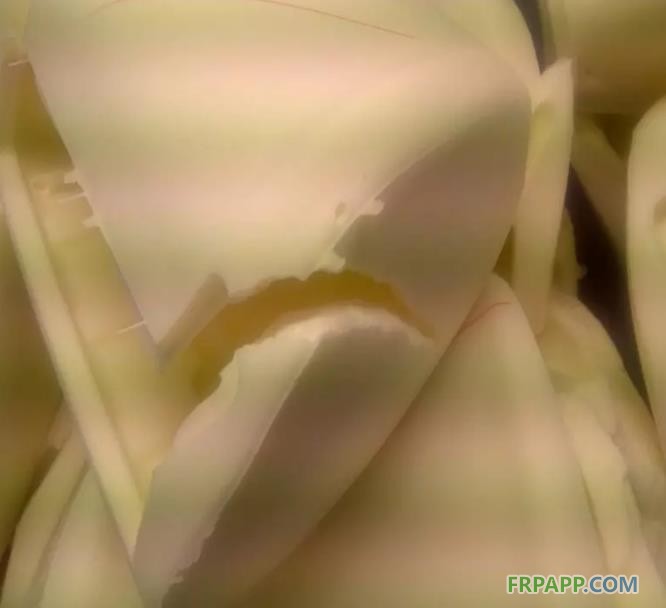

產(chǎn)品表面出現(xiàn)大面積的薄膜狀結(jié)皮，同時(shí)結(jié)皮下出現(xiàn)大面積空洞。



脫模劑中原料與PU原料起反應(yīng)。



更換脫模劑、減少脫模劑中硅烷類(lèi)成分的添加。

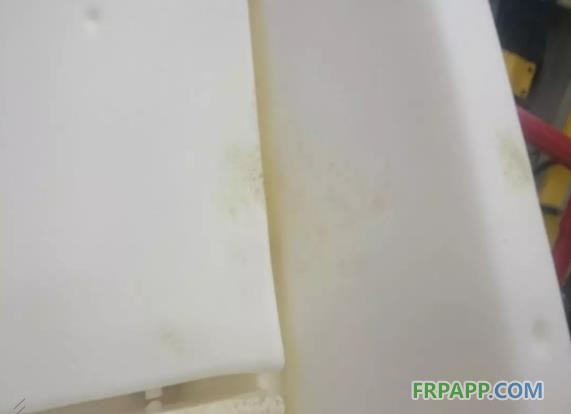

產(chǎn)品邊角處，出現(xiàn)局部的泡孔不均勻，或是局部的燒泡、大空泡現(xiàn)象。



脫模劑在模具邊角處聚集過(guò)多。



減少脫模劑局部噴涂量、使用霧化效果更好的噴槍、局部脫模劑過(guò)多處使用壓縮空氣槍吹除。
