RTM用的樹脂料有四種注入法：

       (1)位差注入法。樹脂和模腔里都是一個(gè)大氣壓，靠位差的重力將樹脂注入模腔。此法用于樹脂粘度小，腔內(nèi)纖維少的情況，因效率較低較少應(yīng)用。

       (2)真空注入法。從模腔排氣口抽真空，因腔內(nèi)產(chǎn)生負(fù)壓使樹脂注入模腔，此法一般用在增強(qiáng)材料含量在35%- 65%的情況下，由于該法增加了工藝復(fù)雜性，并因國內(nèi)樹脂和纖維之間的浸潤性比國外差，所以該法往往與帶壓樹脂法并用。

       (3)帶壓樹脂法。使樹脂壓力大于一個(gè)大氣壓（一般在10Kg/cm2以下），模腔內(nèi)壓力為常壓，樹脂在壓力下流入并排出空氣，此法經(jīng)常被采用，其制品的纖維含量可從20%~ 40%。

       (4)樹脂帶壓、腔內(nèi)抽真空法。是將上面的(2)、(3)法并用即可。一般用于制品中纖維含量在40% - 75%的場合。

       RTM所用的樹脂系統(tǒng)，除樹脂外當(dāng)然還要有固化劑、促進(jìn)劑，有時(shí)還用填料等，這些都要通過注入系統(tǒng)注入模腔，這些材料如何混合？基本上有四種混合方法：

       目前批量生產(chǎn)所用的注入機(jī)，主要采用第(4)種混合方式。據(jù)說還有一種混合方式，是將樹脂、固化劑、促進(jìn)劑分別注入并混合，這主要用于高速RTM自動(dòng)化生產(chǎn)線，使成墅周期縮短在五分鐘之內(nèi)，與SMC的固化周期基本相同，而且產(chǎn)品表面質(zhì)量很好。

       對(duì)樹脂的一般要求是：

       ①低粘度（低于10泊），注入速度快，無壓力堆積。

       ②固化后不易發(fā)生裂紋。

       ③從凝膠到脫模的時(shí)間要短。

       ④固化時(shí)發(fā)熱少，并且要求低溫時(shí)不固化，當(dāng)溫度提高到60 - 80℃時(shí)能。陜速固化。

       ⑤有足夠的適應(yīng)操作的時(shí)間。

       ⑥控制容易，清洗方便。

       ⑦能夠加入較多的填料等等。

另外，為了使產(chǎn)品適應(yīng)不同用途，對(duì)其產(chǎn)品還有耐沖擊、耐熱、耐候、表面平滑等不同要求。

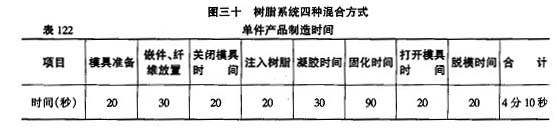

     快速固化生產(chǎn)方法中，生產(chǎn)單件產(chǎn)品的生產(chǎn)周期，參考表122。
