2.2　不同復合材料體系對層合板沖擊損傷的影響

選擇四種復合材料體系，分別為T300／BMP-316復合材料、AS4／3502Gr／Ep復合材料、T300／976Gr／Ep復合材料以及T300／KH-304復合材料。

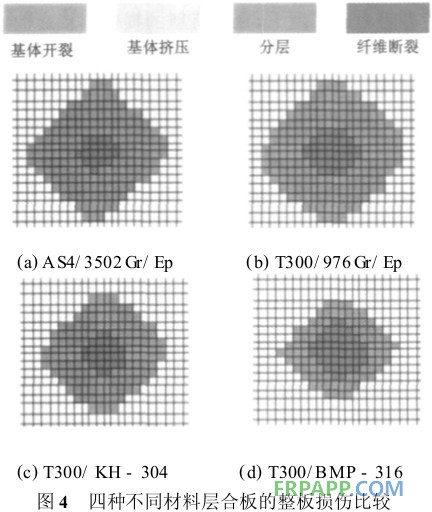

　　受5.9J能量沖擊后，四種不同材料層合板的整板損傷比較如圖4所示。從圖4中可以看出，就纖維斷裂而言，AS4／3502Gr／Ep復合材料層合板的損傷最少，然后依次是T300／KH-304、T300／976Gr／EP和T300／BMP-316。說明按上述順序，四種層合板的縱向拉伸強度將依次降低。就分層損傷來說，T300／BMP-316層合板的損傷最少，然后依次是T300／KH-304、T300／976Gr／Ep和AS4／3502Gr／Ep。說明按上述順序，四種層合板的層間抗沖擊性能依次降低。
　　表5為本文預測的四種不同材料層合板的整板沖擊損傷面積(沖擊能量為5.9J)。從表5可以看出耐于AS4／3502Gr／Ep復合材料和T300／976Gr／Ep復合材料，其損傷面積相差不多；而對于T 300／976Gr／Ep、T300／KH-304以及T300／BMP-316這三種復合材料，雖然它們的纖維是相同的，但是由于其基體的區別，導致了沖擊損傷面積逐漸降低，即976Gr／Ep、KH-304和BMP-316這三種基體的抗沖擊能力依次增強。

2.3　不同鋪層方式對層合板沖擊損傷的影響

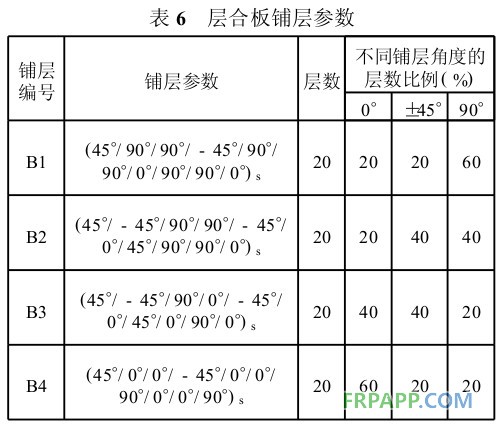

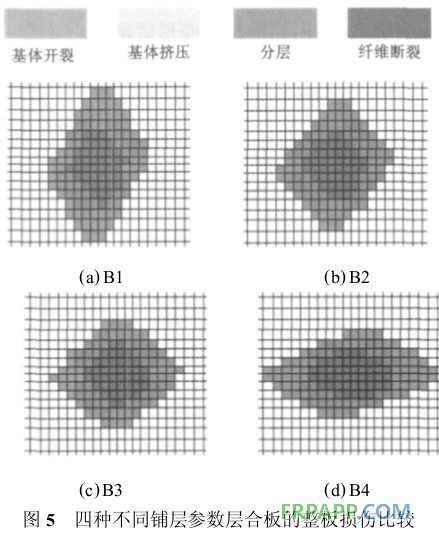

　　層合板為T300／BMP-316復合材料，選擇四種鋪層方式，如表6所示。受5.9J能量沖擊后，四種不同鋪層參數層合板的整板損傷比較見圖5。其中，0°鋪層方向為水平方向。從圖5可以看出，雖然四種鋪層參數層合板的整板損傷都近似于橢圓形，但是隨著0°鋪層的增加，橢圓形的長軸逐漸由90°方向向0°方向轉變，這說明鋪層參數對層合板沖擊損傷投影圖形的長軸方向有影響。從損傷模式來看，各種鋪層參數的層合板都出現了基體開裂、分層和纖維斷裂等損傷。

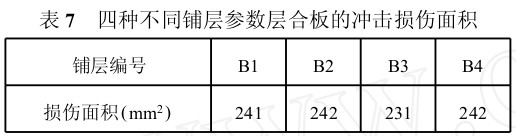

　　四種不同鋪層參數層合板的沖擊損傷面積見表7(沖擊能量為5.9J)。從表7可以看出，各種鋪層參數層合板的沖擊損傷面積相差無幾。這說明在其他條件都相同的情況下，鋪層參數對層合板的沖擊損傷面積影響不大。

3　結淪
　　(1)在沖頭沖擊層合板的過程中，沖頭的速度具有波動性，且沖擊物越硬，其速度波動性越小。
　　(2)在相同沖擊能量條件下，沖擊物越硬，層合板各鋪層的損傷面積越大，且層合板內部的損傷程度越嚴重。
　　(3)不同鋪層參數會影響層合板的沖擊損傷投影圖形的長軸方向，但對層合板的沖擊損傷投影面積大小幾乎沒有影響。
　　(4)不同復合材料體系，其層間性能及抗沖擊能力有一定的區別。對于T300／BMP-316、T300／KH-304、T300／976Gr／ EP和AS4／3502Gr／Ep四種復合材料層合板，其層間抗沖擊性能依次降低；對于976Gr／Ep、KH-304和BMP-316三種基體，其抗沖擊能力依次增強。
