當FRP受拉伸載荷時，樹脂的纖維因粘結在一起，產(chǎn)生的變形也是一致的，由于玻纖的彈性模量比樹脂高，所以在一定載荷和變形的情況下，纖維比樹脂將產(chǎn)生更大的內應力；在斷裂前，纖維和樹脂是同時受載，如果斷裂延伸率不一致，那就不能“齊心協(xié)力”了。因此，象彈性模量一樣，必須選擇兩者相近的為佳。實際上，常用的聚酯和玻纖的斷裂延伸率有一定的差距，聚酯為1～2%，玻纖為3%左右，玻纖越細，斷裂延伸率越大。

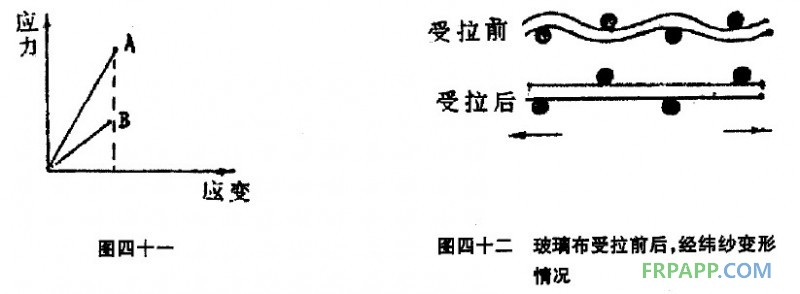

圖四十一中A代表單向玻纖，B代表樹脂，兩者以不同的斷裂延伸率在應力、應變圖上的反映，樹脂的延伸率(B)，比玻纖的延伸率(A)小，當FRP受拉伸時，在纖維達到斷裂之前，樹脂首先破壞，并造成應力集中，制件也就迅速破壞。在相同應變下，纖維在A處斷，用力較大。樹脂在B處斷用力較小。
用玻璃布增強的FRP，當經(jīng)向或緯向受到拉伸時，則纖維由彎曲狀被拉直，那么，另一方向的緯向或經(jīng)向纖維，則更加彎曲，如圖四十二，同時，布的厚度也相應增加，樹脂也同時產(chǎn)生變形，若延伸率小，則層間樹脂將要斷裂，產(chǎn)生分層。如果樹脂和布受力后的應變相近，則兩者因能協(xié)調一致。強度也就提高了。
魯ICP備2021047099號
