用平板玻璃成分生產(chǎn)玻璃纖維，由于堿金屬氧化物含量太高，這種纖維與其紡織品在潮濕空氣中存放時間長些，就很快喪失強度而毫無使用價值。1964年我國的C玻璃5號成分投入工業(yè)生產(chǎn)，它具有相當好的化學穩(wěn)定性，至今仍在我國玻璃纖維生產(chǎn)中占有較大比重。
       同大多數(shù)鈉鈣硅酸鹽玻璃(如平板玻璃、器皿玻璃和瓶罐玻璃)一樣，C玻璃的主要成分是Na₂O、CaO和SiO₂，是在Na₂O一CaO—SiO₂三元系統(tǒng)基礎(chǔ)上發(fā)展起來的。它在圖1中析晶能力小的PQ相界線附近，具有實用意義的玻璃成分區(qū)域是：Na₂O12%～18% ，CaO 6%～16% ，SiO₂ 63%～82% 。SiO₂含量增加時，容易形成磷石英和方石英等析晶。CaO增加時。容易出現(xiàn)硅灰石析晶。Na₂O含量增加時，容易形成Na₂O·3CaO·6SiO₂失透石析品。C玻璃5號 原始組成點位于Q點附近。此外，還運用了3項規(guī)律，才形成5號 成分，即：
       ① 玻璃中CaO+Na₂O=26%，因為這時構(gòu)成的玻璃的析晶速度最慢，最不容易發(fā)生析晶；
       ② 玻璃中Na₂O含量不宜超過13%，否則其耐水能力急劇惡化，化學穩(wěn)定性很差；
       ③ 玻璃中以適量的MgO代替CaO(一般小于5%)，A1₂O₃代替SiO₂(一般小于4%)，會降低析晶能力。

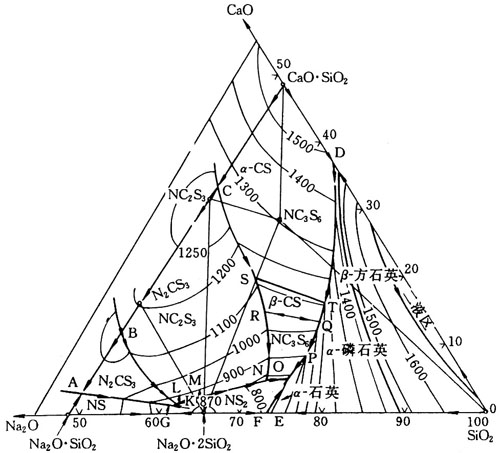

                                             圖1  Na₂O—CaO—SiO₂系統(tǒng)的高SiO3部分組圖

      目前使用的C玻璃5號成分[(質(zhì)量)％]是：
       SiO₂    67.3                CaO    9.5
       Al₂O₃    7.0                  MgO    4.2
      Fe₂O₃   ＜0.5              Na₂O   12.0

      玻璃中Al₂O₃ 從3% 漸漸增高到8%，并取代SiO₂時，析晶上限溫度提高60℃，而纖維的耐水性能也提高50%；
      Al₂O₃ 含量在7% 時波動正負1% 時，拉絲溫度變動正負10C；
      CaO從9.5% 提高到12.5% 代替SiO₂時，顯著降低纖維成形溫度，每1% CaO代替SiO₂，溫度降低20℃，但同時卻使析晶上限溫度提高30℃；
      用K₂O代替Na₂O時，每取代1%，拉絲溫度提高12℃，析晶上限溫度增高5℃，纖維的耐水性可顯著提高；
      少量Fe₂O₃(＜0.5%)的引入，對析晶上限溫度和纖維耐水性無影響，拉絲溫度可降低10～15℃。
      曾研究過在C玻璃5號中用B₂O₃代替部分Al₂O₃ 的影響，發(fā)現(xiàn)用2% B₂O₃代替Al₂O₃ 時，拉絲溫度降低40—50℃，析晶上限溫度相應(yīng)降低30℃。
       C玻璃5號 的熔制溫度為1530℃左右，拉絲溫度1180～1200℃，粘度0.1Pa·s的溫度為1238℃，比析晶上限溫度(1140℃)高98℃，滿足拉絲工藝要求。C玻璃纖維有較高的強度，單絲強度2646MPa。在相對濕度100%氣氛下存放128d，單絲強度只降低21%，略比E玻璃的大(E玻璃單絲在此條件下只降低16%)。C玻璃布在室內(nèi)存放11年，強度保留90% 左右，在南京地區(qū)室外曝置3年，強度保留20%，這些指標都與E玻璃的不相上下，證明C玻璃纖維具有良好的抗老化性能。C玻璃有較好的耐水性，5000cm²表面積的C纖維在250ml蒸餾水中煮沸3h，失重25.76mg，析堿量9.9mg Na₂O，屬二級水解級以上。
       生產(chǎn)C玻璃5號的主要原料有石英砂、鈉長石、石灰石、白云石和純堿。除純堿是化工原料外，其它原料來源豐富，價格便宜，但是要求品位穩(wěn)定，并且?guī)说挠泻﹄s質(zhì)要少(如Fe₂O₃、TiO₂量不允許超過規(guī)定)。純堿以用顆粒堿(又稱重堿)為好，它有利于配合料混合均勻，減輕投料時的飛揚損失，從而減輕對熔窯和蓄熱室的耐火材料的侵蝕。
      C玻璃5號 纖維不適合作電氣絕緣材料，它在其它強度要求不高的應(yīng)用領(lǐng)域獲得了廣泛使用。
