1  引  言

       乙烯基酯樹脂是由環(huán)氧樹脂和丙烯酸及其衍生物反應(yīng)所生成的樹脂。其工藝性能與不飽和聚酯樹脂相似，化學(xué)結(jié)構(gòu)與環(huán)氧樹脂相近。乙烯基酯樹脂由于耐腐蝕性、耐熱性、耐疲勞性能優(yōu)良，已被廣泛用于防腐貯罐、管道、塔、槽、器、襯里、地面、煙囪、廢氣脫硫、氣體過濾等方面，且應(yīng)用領(lǐng)域越來越廣。

       國外乙烯基酯樹脂于1960年前后商品化。中國的乙烯基酯樹脂是在1982年研制成功后批量生產(chǎn)的。乙烯基酯樹脂作為不飽和聚酯樹脂中的一個(gè)性能優(yōu)異的新品種，現(xiàn)已經(jīng)獲得很大發(fā)展，在國外已占不飽和聚酯樹脂總產(chǎn)量的10%以上。

       本文試圖通過對乙烯基酯樹脂耐腐蝕性能的闡述和典型應(yīng)用為廣大的防腐業(yè)同行提供參考。

2優(yōu)異的耐腐蝕性能

2.1  耐腐蝕原理

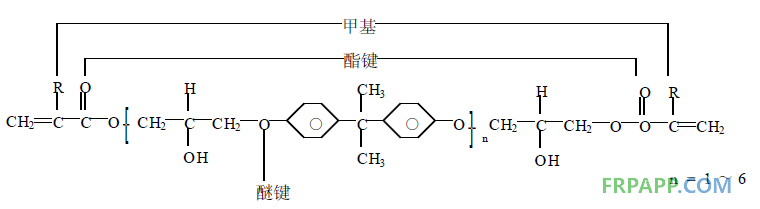

       酯鍵易受化學(xué)侵蝕發(fā)生水解，因此，樹脂分子中酯鍵的數(shù)量和分布位置決定著樹脂的耐蝕性。乙烯基酯樹脂分子結(jié)構(gòu)式如下：

      非乙烯基酯型不飽和聚酯樹脂，不僅酯鍵多，而且在分子主鏈上反復(fù)出現(xiàn)，一旦受到侵蝕，分子主鏈將四分五裂，其防腐性和其他性能將迅速降低或喪失。例如雙酚A-反丁烯二酸聚酯樹脂，當(dāng)n=6時(shí)，其酯鍵數(shù)量為2n+l，多達(dá)13處。

       乙烯基酯樹脂分子結(jié)構(gòu)中只有兩個(gè)酯鍵，受侵蝕部位少得多，且酯鍵位于分子兩端，當(dāng)受到侵蝕斷裂時(shí)，分子結(jié)構(gòu)括弧內(nèi)的大體積環(huán)氧分子鏈不受破壞。而環(huán)氧部分的醚鍵，在許多化學(xué)環(huán)境中是很穩(wěn)定的，有良好的耐腐蝕性。分子結(jié)構(gòu)中的甲基能保護(hù)酯鍵，提高了抗水解腐蝕性能。

2.2耐腐蝕數(shù)據(jù)

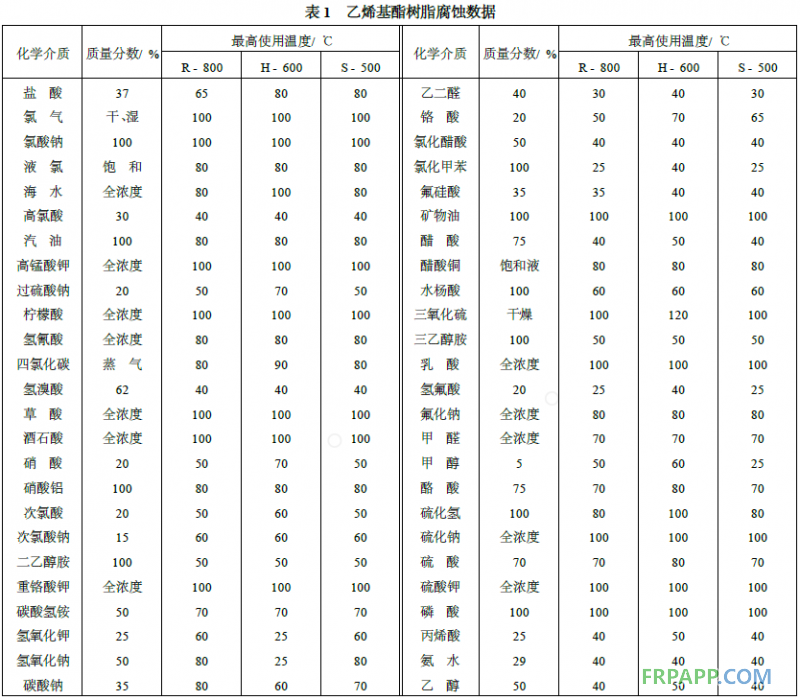

       日本昭和高分子株式會社，是世界上最早生產(chǎn)乙烯基酯樹脂的公司之一，對乙烯基酯樹脂進(jìn)行了500多種化學(xué)介質(zhì)的腐蝕測試。現(xiàn)將部分?jǐn)?shù)據(jù)摘錄如表1。表中R- 800為高耐腐蝕型：H- 600為高耐腐蝕、耐氧化、耐熱、耐溶劑型；S- 500為高耐腐蝕、難燃型。

3應(yīng)用

3.1  國內(nèi)應(yīng)用惰況

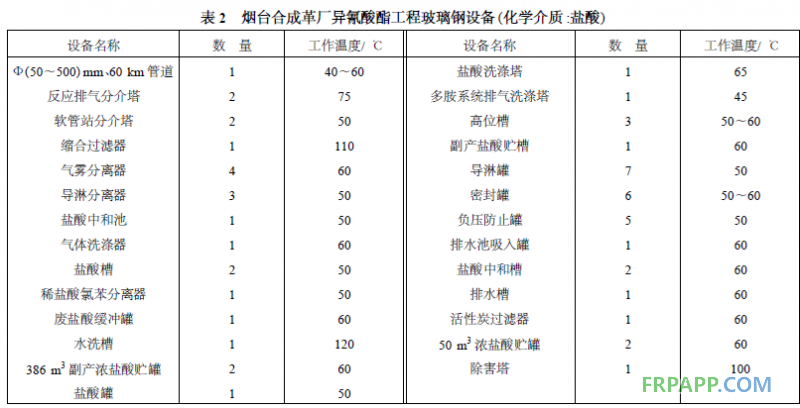

       國內(nèi)最早使用乙烯基酯樹脂的防腐工程，應(yīng)是1981年竣工的煙臺合成革廠異氰酸酯工程。使用的乙烯基酯樹脂是日本昭和高分子株式會社生產(chǎn)的H- 600。該工程中，用乙烯基酯樹脂生產(chǎn)的各種規(guī)格玻璃鋼管道60多km;各種規(guī)格的罐、塔、槽、器共54個(gè)，其中有50 1113和386 m3組裝式大型玻璃鋼貯罐各2個(gè)，詳見表2。
       表2內(nèi)的乙烯基酯樹脂玻璃鋼設(shè)備，在鹽酸介質(zhì)中運(yùn)轉(zhuǎn)，原設(shè)計(jì)壽命為15 a，20 a已經(jīng)過去，多數(shù)仍在繼續(xù)使用，由此足以證明乙烯基酯樹脂耐腐蝕的優(yōu)異性能。

       我國于1984年研制成功了“外纏鋼纜組裝立式玻璃鋼貯罐”，這種用乙烯基酯樹脂生產(chǎn)的貯罐在全國已有100多臺用在各種防腐工程中。

    在煙臺合成革廠工程稍后，江西貴溪銅廠工程也用了很多乙烯基酯樹脂玻璃鋼防腐設(shè)備，總質(zhì)量在330 t以上，其中有直徑7.5 m高度10 m以上的洗滌塔2臺。

3.2  日本應(yīng)用情況

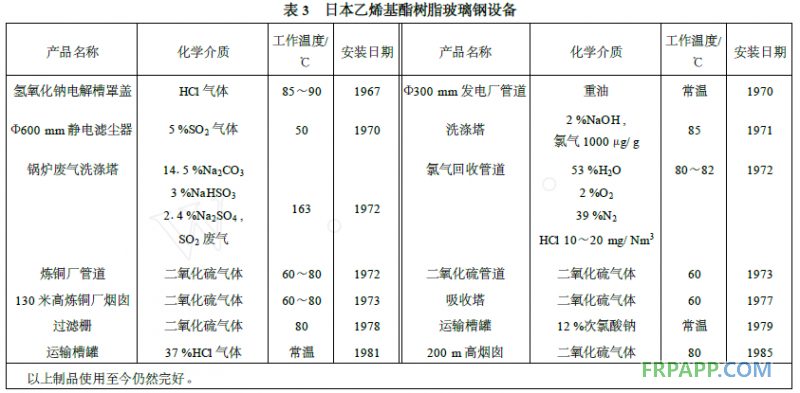

       20世紀(jì)60年代初，日本昭和高分子株式會社的理博騎士樹脂（乙烯基酯樹脂）投產(chǎn)后，很快在防腐領(lǐng)域得到廣泛應(yīng)用，現(xiàn)將用昭和乙烯基酯樹脂生產(chǎn)的部分設(shè)備介紹如下。
4結(jié)論

       乙烯基酯樹脂可視為改性的環(huán)氧樹脂。它既有不飽和聚酯樹脂固化快、施工方便等良好的工藝性，又具有環(huán)氧樹脂優(yōu)良的機(jī)械性能、耐腐蝕性能，它在防腐蝕工程中已得到廣泛應(yīng)用。
