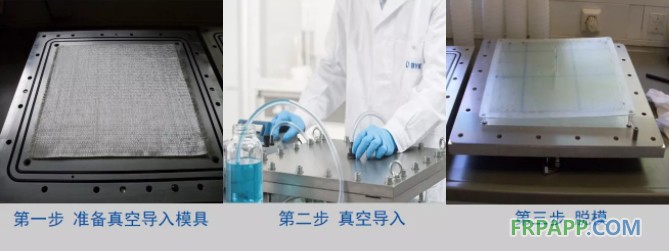

首先在模具中鋪上玻纖平面氈；封閉好模具后，采用真空導(dǎo)入工藝導(dǎo)入環(huán)氧樹脂與固化劑；在一定條件下完全固化之后，進(jìn)行脫模。裁剪測試樣板。

橫向拉伸強(qiáng)度是指在垂直于玻纖方向上進(jìn)行的拉伸測試，它表征的是玻纖和樹脂間的粘結(jié)強(qiáng)度。

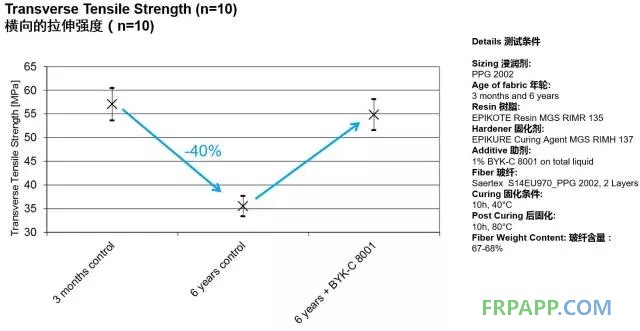

儲(chǔ)存6年的玻纖性能損失巨大，加入BYK-C 8001使玻纖老化后的機(jī)械性能恢復(fù)如常。

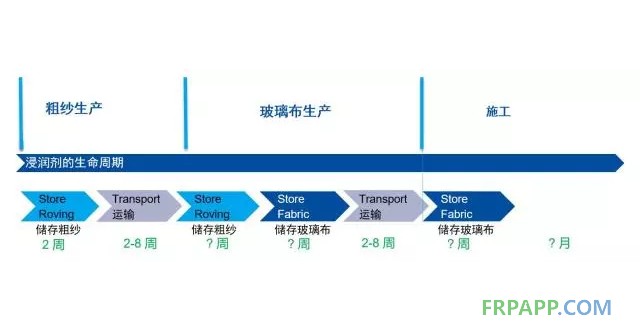

玻纖從生產(chǎn)到最終使用經(jīng)過的實(shí)際時(shí)間常常是不確定的，因此使用不同批次的玻纖制備的產(chǎn)品獲得的機(jī)械性能差異很大。

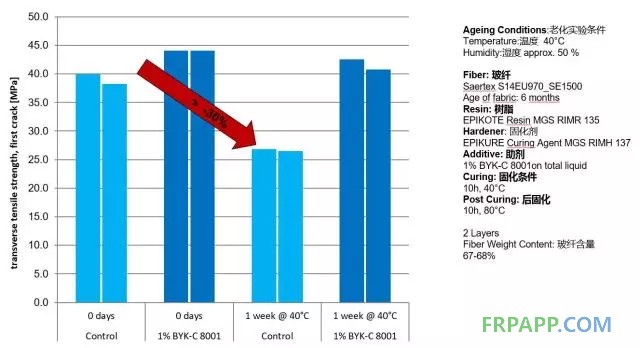

高溫下玻纖老化速度很快，40°C儲(chǔ)存一周機(jī)械強(qiáng)度下降就很明顯，加入BYK-C 8001使玻纖老化后的機(jī)械性能恢復(fù)如常。

通過這兩個(gè)實(shí)驗(yàn)我們發(fā)現(xiàn)溫度、濕度和時(shí)間對玻纖機(jī)械性能影響非常明顯，加入偶聯(lián)劑可以顯著地改善老化后玻纖的機(jī)械性能。

我們不但測試了樣板的靜態(tài)機(jī)械性能，而且測試了樣板的動(dòng)態(tài)機(jī)械性能，這樣更能反映出產(chǎn)品日常使用中所受到的力。

•更貼近實(shí)際的測試，對風(fēng)電非常重要，對其他應(yīng)用也同樣重要

•使用雙向的玻璃氈

•可以表征葉片的預(yù)期使用壽命

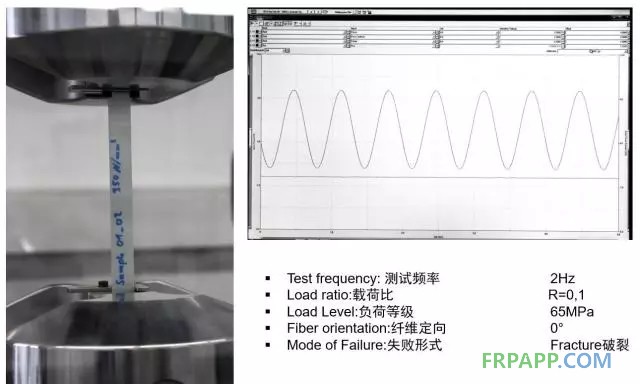

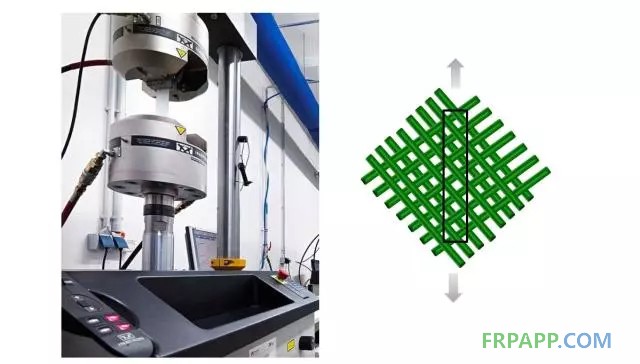

從下面的動(dòng)畫我們可以看到動(dòng)態(tài)測試的方法：對樣板施加設(shè)定好的拉力，以2赫茲的頻率往復(fù)運(yùn)動(dòng)，我們記錄樣板破裂時(shí)運(yùn)行的周期數(shù)，運(yùn)行周期數(shù)越多說明樣板在該拉力下的使用壽命越長。

我們發(fā)現(xiàn)，在不同的拉力下，加入偶聯(lián)劑樣品的動(dòng)態(tài)使用壽命都有大幅度提高，在55N/mm² 下，動(dòng)態(tài)使用壽命可提高3到4倍！我們知道風(fēng)電葉片所承受的風(fēng)力多數(shù)時(shí)間是低強(qiáng)度力，因此在低強(qiáng)度拉力下的測試結(jié)果更能反映實(shí)際情況。

•實(shí)際上玻纖的機(jī)械強(qiáng)度和耐久性隨時(shí)間變化很大

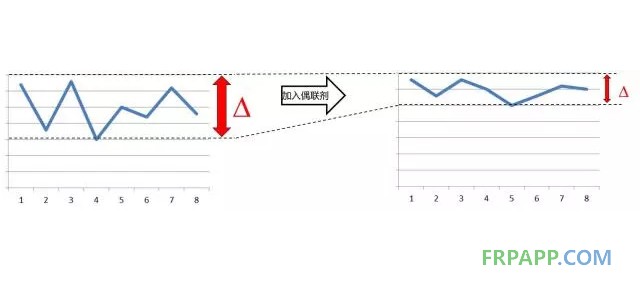

•使用不同批次玻纖生產(chǎn)的產(chǎn)品有些機(jī)械強(qiáng)度不達(dá)標(biāo)，有些機(jī)械強(qiáng)度超過了標(biāo)準(zhǔn)，這就造成了浪費(fèi)。

•加入偶聯(lián)劑后，使用不同批次的玻纖的產(chǎn)品機(jī)械強(qiáng)度差異小，都能維持在合格標(biāo)準(zhǔn)之上，因此可以減少次品率。

•對減重和節(jié)省成本有巨大的潛力

玻纖的浸潤劑隨著儲(chǔ)存時(shí)間的延長表現(xiàn)變差與儲(chǔ)存條件有關(guān)，比如溫度，濕度和時(shí)間。

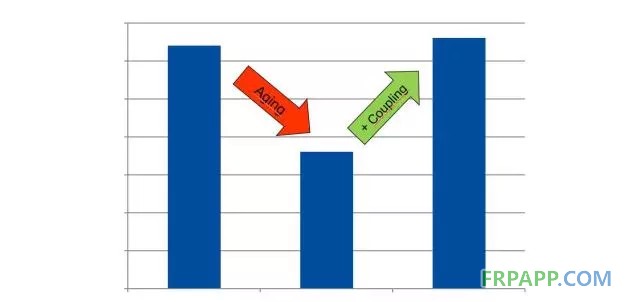

通過使用正確的偶聯(lián)劑讓機(jī)械性能得到恢復(fù)是可行的。

那么它的作用原理是什么呢？

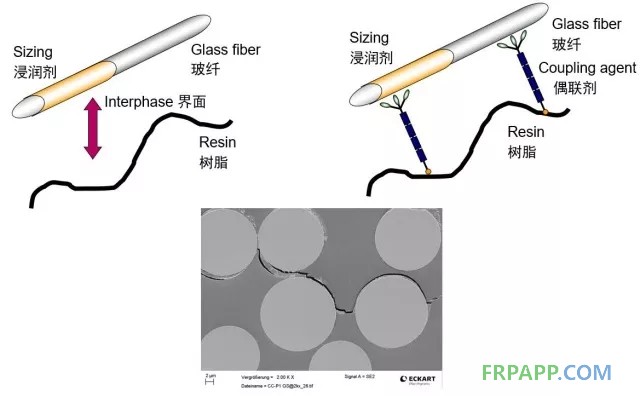

機(jī)械強(qiáng)度出現(xiàn)問題主要在玻纖與樹脂界面之間，應(yīng)該減少玻纖與樹脂界面之間的縫隙。

偶聯(lián)劑一端對玻纖和浸潤劑都有很好的粘合力，偶聯(lián)劑的另一端可以與樹脂發(fā)生交聯(lián)反應(yīng)建立化學(xué)鍵。因此，加入偶聯(lián)劑可以顯著的提高玻纖與樹脂的粘接力。
