1.1 非反應(yīng)型拉擠工藝

1.1.1 熔體浸漬

浸漬方法一般是讓均勻分散、預(yù)加張力的連續(xù)纖維束通過(guò)一連串輪系，使纖維在熔融樹(shù)脂中充分浸漬。為提高浸透性，還通常加一定的壓力，或混入低相對(duì)分子質(zhì)量同種類的改性組份（或增塑劑）等。該工藝目前已比較成熟，具有浸漬時(shí)纖維不易纏繞，且能加工一切可以熔融流動(dòng)的塑料材料的優(yōu)點(diǎn)。

1.1.2 溶劑浸漬

該方法是選用一種合適的溶劑，也可以是幾種溶劑配成的混合溶劑，將樹(shù)脂完全溶解，制得低黏度的溶液，并以此浸漬纖維，然后將溶劑揮發(fā)、回收制得預(yù)浸料。該方法克服了熱塑性樹(shù)脂熔融黏度高的缺點(diǎn)，可以很好地浸漬纖維。該工藝也存在一些不足，如溶劑的蒸發(fā)和回收費(fèi)用昂貴，且易污染環(huán)境；若溶劑清除不完全，在復(fù)合材料中常會(huì)形成氣泡和孔隙。

所以采用該方法進(jìn)行加工的復(fù)合材料，在使用過(guò)程中其耐溶劑性會(huì)有一些影響。

1.1.3 粉末浸漬

粉末浸漬制備技術(shù)是在硫化床中，通過(guò)靜電作用將樹(shù)脂細(xì)粉吸附于纖維束中纖維單絲的表面，然后加熱使粉末熔結(jié)在纖維的表面，最后在成型過(guò)程中使纖維得以浸潤(rùn)。加工過(guò)程不受基體黏性的限制，高相對(duì)分子質(zhì)量的聚合體可分布到纖維中。這種工藝?yán)w維損傷少，聚合物無(wú)降解，具有成本低的潛在優(yōu)勢(shì)。適合于這種技術(shù)的樹(shù)脂粉末直徑以5~l 0 ìm 為宜。

1.1.4 混雜無(wú)捻粗紗法

該法是將熱塑性樹(shù)脂紡成纖維或薄膜帶，然后根據(jù)含膠量的多少將一定比例的增強(qiáng)纖維和樹(shù)脂纖維束緊密地合并成混紗，再通過(guò)一個(gè)高溫密封浸漬區(qū)，將樹(shù)脂纖維熔成基體。該法的優(yōu)點(diǎn)是樹(shù)脂含量易于控制，纖維能得到充分的浸潤(rùn)。

1.2 反應(yīng)型拉擠工藝

1.2.1 預(yù)聚體拉擠工藝

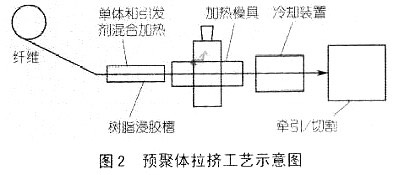

這種工藝所使用到的樹(shù)脂是將單體和引發(fā)劑混合后再加熱熔融，由于預(yù)聚體初始相對(duì)分子質(zhì)量小、黏度低及流動(dòng)性好，使得纖維與之一邊浸潤(rùn)、一邊反應(yīng)，從而可達(dá)到理想的浸漬效果。這種工藝要求單體聚合速度快，反應(yīng)需精確控制。該工藝適用于玻璃纖維、碳纖維、尼龍以及其他纖維增強(qiáng)的熱塑性塑料的拉擠成型，樹(shù)脂的適用范圍較廣。預(yù)聚體拉擠工藝流程如圖2所示。

熱塑性樹(shù)脂基復(fù)合材料拉擠成型工藝的過(guò)程及特點(diǎn)

1.2.2 反應(yīng)注射拉擠工藝

與通常的拉擠工藝相比，反應(yīng)注射（RIM）拉擠工藝的特點(diǎn)在于：拉擠過(guò)程中是將樹(shù)脂組份直接注入樹(shù)脂浸漬腔或拉擠模具入口處與增強(qiáng)材料浸漬，然后通過(guò)加熱的模具成型，它實(shí)際上是將拉擠工藝與（R I M ）模塑工藝結(jié)合起來(lái)， 而形成的一種很有特色的工藝。

R IM 拉擠工藝過(guò)程中，樹(shù)脂體系一般分成A、B兩個(gè)組份，每一組份自身都不會(huì)反應(yīng)。將樹(shù)脂體系的A 、B兩組份預(yù)熱后經(jīng)計(jì)量泵送入樹(shù)脂混合單元，充分混合后直接導(dǎo)入樹(shù)脂浸漬腔或模具入口處浸漬增強(qiáng)材料，其中增強(qiáng)材料也經(jīng)過(guò)預(yù)熱，這樣就保證了樹(shù)脂浸漬在高溫的條件下進(jìn)行，這時(shí)樹(shù)脂體系的黏度極低，因而對(duì)纖維浸透性極好；樹(shù)脂組份的混合和使用同時(shí)進(jìn)行，也不存在樹(shù)脂使用期的問(wèn)題，由于樹(shù)脂混合單元鄰近模具入口處，因此有可能采用快速固化的或者在常溫下呈固態(tài)的樹(shù)脂體系 。

RIM 拉擠工藝如圖3 所示。

熱塑性樹(shù)脂基復(fù)合材料拉擠成型工藝的過(guò)程及特點(diǎn)

1.2.3 原位拉擠工藝

這種拉擠工藝實(shí)際與R IM 工藝類似。不同的是，在線制備的樹(shù)脂直接注入拉擠模具。
