        真空導入工藝玻璃鋼游艇生產過程

        放大字體  縮小字體 發布日期:2014-01-12  來源:復材論壇  瀏覽次數:1448

          真空導入工藝,簡稱VIP,在模具上鋪“干”增強材料,然后鋪真空袋,并抽出體系中的空氣,在模具型腔中形成一個負壓,利用真空產生的壓力把不飽和樹脂通過預鋪的管路壓入纖維積層中,讓樹脂浸潤增強材料最后充滿整個模具,制品固化后,揭去真空袋材料,從模具上得到所需的制品,真空導入工藝有很多優點,在游艇的制造中應用非常廣泛,下面是用真空導入工藝制作玻璃鋼游艇的生產流程。

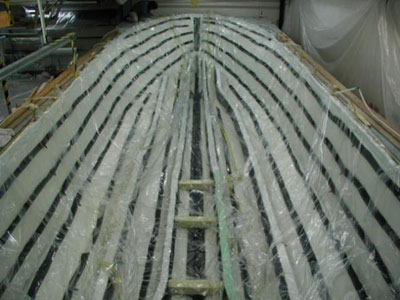

        圖1,纖維都鋪完,導流網包著導流管鋪放


        圖2,鋪放完的布局


        圖3,放入組合好的真空袋


        圖4,開始抽真空


        圖5,一邊的抽氣管


        圖6,接好注入口后的樹脂管,被平嘴鉗夾好放在一起


        圖7,開始導入樹脂,從船的中心線上開始,樹脂管一條條開啟




        圖8,導入過程中的效果,注意尾部有一小塊被包圍的干區,后來慢慢會浸潤透




        圖9,整條船導入完成,關閉樹脂入口,繼續抽真空,直到樹脂固化,注意這張圖里的樹脂已經有點發綠,實際上已經固化。

          真空導入做船殼并不難,做形狀復雜的甲板比較困難,所以很多船廠的甲板還是用的手糊工藝。
