預浸料的制備
注 試驗條件：恒溫干燥箱內進行，烘干時間為200s。
表5-3 烘干溫度和時間對浸膠布揮發份和不溶性樹脂含量的影響
注 試驗條件：臥式浸膠機中進行。
3）烘箱內部的氣流控制 在膠布的烘干過程中，膠布表面產生一定速度的氣流，使膠布表面揮發物的濃度降低，同時膠布表面上氣壓降低，有助于揮發物的排除。通常在膠布的烘干過程中，布面氣流速度控制在3~5m/s為宜。 4）膠布的牽引張力 膠布的牽引張力是通過浸膠機組的牽引裝置提供的，其大小取決于所用玻璃布的自重和玻璃布在運行過程中經過導向輥、擠膠輥等裝置時產生的摩擦力。膠布的牽引張力不宜過大，否則會使膠布在運行過程中產生橫向收縮，縱向拉長變形。同時要求施加的牽引張力使膠布在運行時各部位張力基本一致，以確保膠布平整地進入浸膠槽。 三、膠布的質量指標及控制 浸膠布必須經過三項質量指標的檢測，如三項指標合格，再經外觀檢查后即可根據制品和成型工藝的要求進行裁剪。 浸膠布的外觀質量一般要求不能有油污、嚴重機械損傷和異?，F(xiàn)象、嚴重浮膠和含膠量不均，嚴防摻入其它雜質如粉塵、水分等。 1. 揮發份含量 揮發份含量通常是指膠布里的揮發性物質在膠布質量中所占的百分率，基層增強材料浸膠后所含的揮發份要求適中。如果含量過高，則會影響預浸料的絕緣性能、機械性能，導致產品表面氣泡，周圍邊緣氣泡排不干凈等；但也不能太低，因?yàn)檫@樣會影響生產效率，影響壓制工藝。一般預浸料的揮發份含量為1.8%~4%，而覆銅箔層壓板的膠布的揮發份含量必須控制在0.4%以下，卷管用膠布的揮發份含量應控制在1.5%~3%的范圍?？梢酝ㄟ^(guò)調節烘干溫度和時間來控制揮發份的含量。 其測定方法是：在經過烘干的膠布上，取兩邊及中間不同部位的試樣三塊，規格為80mm×80mm，稱重為g1（精確至0.001g），放入（180±2）℃的烘箱內烘5min，取出后冷卻至常溫，稱重為g2。用下式計算：揮發份V=〔（g1- g2）/ g1〕×100%。 2. 不溶性樹脂含量 不溶性樹脂含量表示不溶性樹脂在樹脂總質量中所占的百分率。不溶性樹脂含量過高，會降低樹脂的粘結性，壓制時流動性不好；若含量過低，則意味著樹脂流動性好，但相應的揮發份也增加，壓制時流膠多，還可能造成樹脂滑出，造成浪費甚至使產品報廢。不同用途的膠布其要求的不溶性樹脂含量不同，卷管用膠布一般小于5%，而層壓用膠布一般為5%~30%。一般烘箱溫度高，烘干時間長，則不溶性樹脂含量上升，反之降低。 其測定方法是：在經過烘干的膠布上，取兩邊及中間不同部位的試樣三塊，規格為80mm×80mm，稱重為g1（精確至0.001g），放入盛有溶劑的燒杯內溶解3次（依次為3min、3min、4min）。取出后放入（180±2）℃的烘箱內烘5min，取出后冷卻至常溫，稱重為g3，然后送入500~600℃的高溫爐內灼燒5~10min，取出冷卻至常溫，稱重為g4。用下式計算：不溶性樹脂含量C=〔（g1- g4）/ g1（1-V）- g4〕×100%。 3. 含膠量 不同規格的纖維織物，含膠量也各不相同，通常是用樹脂含量的質量百分率來表示。含膠量對制品的力學性能有很大影響，制品的其它性能如吸濕性、電氣性能及耐化學腐蝕性也取決于樹脂種類及其含量，因此在制造層壓板時，含膠量的控制極為重要?？刂颇z布含膠量的方法有：調節樹脂膠液的粘度、浸膠時間、刮膠輥的輥距等。 其測定方法是：將取出的膠布樣稱重為g1（精確至0.001g），送入500~600℃的高溫爐內灼燒5~10min，取出冷卻至常溫，稱重為g5。用下式計算：含膠量R=〔（g1- g5）/ g1〕×100%。也可利用測得的揮發份和不溶性樹脂的數據進行計算：含膠量R=〔（g1（1-V）- g5）/ g1（1-V）〕×100%。 對酚醛玻璃鋼來說，樹脂含量在25~46%范圍內時玻璃鋼的力學性能較高，樹脂含量在29±3%時力學性能最佳。表5-4所示為環氧酚醛—玻璃布含膠量與層壓板機械性能的關系，樹脂含量達40%左右時機械性能最好。 表5-4 環氧酚醛膠布的含膠量與層壓板的性能關系
表5-5 幾種常見玻璃布膠布的指標
浸膠工藝過程是連續的，用粘度被嚴格控制的樹脂浸漬連續纖維織物，經過烘干，制得預浸料。以布為增強材料的預浸料稱為膠布，是玻璃布層壓板、玻璃鋼管和布帶纏繞玻璃鋼制品的原材料，膠布的質量是影響層壓產品的一個重要因素。
一、浸膠設備
制備浸膠布的主要設備是浸膠機，一般由送布架、熱處理爐、浸膠槽、烘干箱和牽引輥等部分組成。

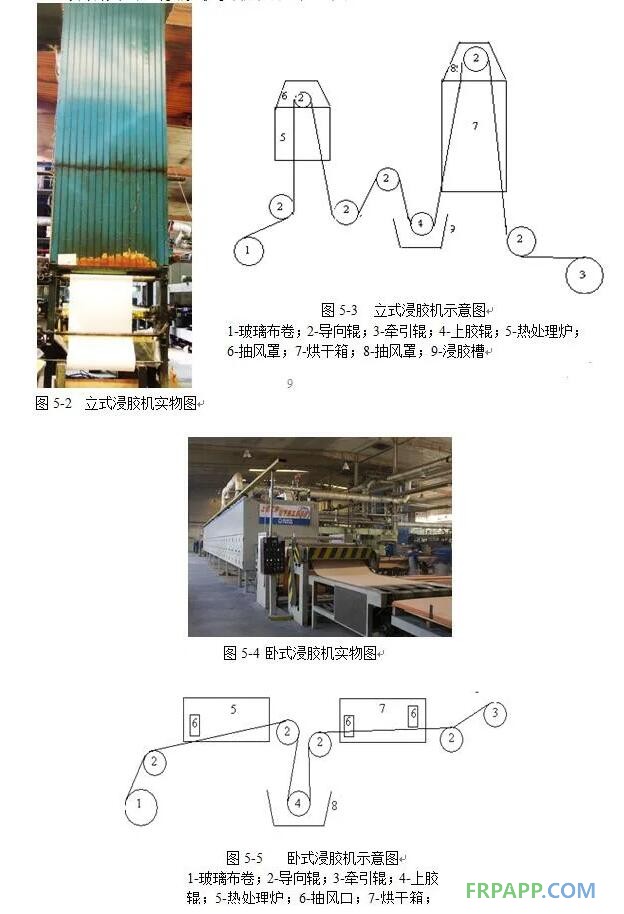

浸膠機一般根據烘箱的形式分為立式和臥式兩種。立式浸膠機適用于拉伸強度較高的增強材料，如玻璃纖維布；占地面積小，但要求廠房較高，熱能利用率高，適合于大規模生產。臥式浸膠機適用于強度較低質量較小的增強材料，如紙；長度較長，占地面積大，熱能利用率低。圖5-2、圖5-3分別為立式浸膠機實物圖和示意圖。圖5-4、圖5-5分別為臥式浸膠機實物圖和示意圖。
浸膠機的性能和參數控制水平，影響膠布含膠量的均勻性、膠液的浸透性、流動性（可溶性的高低）和揮發份含量。下面介紹浸膠機中粘度調節系統、烘箱的結構和溫度控制、張力控制系統。
1.粘度調節
控制膠布縱橫方向含膠量的均勻性及浸透性是關鍵。先將膠液調至所需的粘度，一般在粘度調節鍋里完成。配置的設備有：攪拌器、粘度控制器、液位計、循環泵、恒溫控制系統。粘度控制器控制溶劑的流入量。液位計調節鍋容量（即膠液的補充）。循環泵將浸漬槽溢流膠液泵入調節鍋再進行粘度調節。在溫度恒定的條件下，整個生產過程中膠槽里的膠液粘度基本不變。
浸膠機將粘度調節鍋里的膠液浸漬到玻璃布（紙）中去，一般采用單面擠膠、全浸膠、擠膠三步完成。單面擠膠的目的是使玻璃布（紙）中的空氣排出，利于浸透。單面擠膠目前國內外使用的有3種方法，即單面淋膠、單輥單面反擠膠、單面噴膠。全浸膠的目的是保證玻璃布（紙）再一次浸透。擠膠是利用高精度計量輥將玻璃布（紙）上多余的膠液擠出。兩輥之間的間隙可以調節或打開。兩輥反向轉動，可正轉、反轉。輥筒的精度：同軸度小于5/1000，直線度小于2/1000。兩輥靠攏間隙小于0.0125mm，目的為例保證膠布（紙）橫向膠含量的均勻性，膠含量不均勻性不大于±1%，同時可以保證層壓成型時板子厚度的均勻性。
2.烘箱
烘箱的作用是將浸膠后膠布（紙）中的溶劑、低分子物除去，并使樹脂進一步反應，因此烘箱的溫度的高低和精度及干燥方式尤為重要。
溫度高低隨膠液體系而定，與工藝速度也有關。一般分區控制溫度，控制精度為±1℃（烘箱橫斷面）。立式浸膠機烘箱分3段加溫區：底部進口段（60~80℃）、中間段（80~100℃）和頂部段（130℃以下）。也可根據產品的要求進行多段控制，各段的溫度應根據樹脂種類和層壓工藝的要求而定。臥式浸膠機烘箱分3段加溫區：進口段（100~110℃）、中間段（130~150℃）和出口段（100℃以下）。
干燥方式有兩種：熱風噴射循環式和遠紅外線加熱微風循環式。熱風噴射循環式加熱方式為目前國內外使用較多的裝置，各廠商生產的也有區別，區別為噴嘴的結構和回風不同。噴嘴有矩形和孔板型，矩形噴射的熱風為線狀，而孔板式的為寬帶狀，后者對膠布表面沖擊力小，對膠布表面平滑影響小。循環回風也有兩種：?jiǎn)蜗蚧仫L(fēng)、兩噴嘴之間回風，后者較前者烘箱橫向溫度場均勻性好，對膠布橫向流動度均勻性好，對板子成型和厚度控制有利。
遠紅外線加熱方式是利用低溫遠紅外線易穿透高分子物的特點，可從布內外加熱，干燥效果好，效力高，烘箱的長度可縮短1/3左右。烘箱內采用微風循環，布在烘箱內擺動小，布面質量好，所需的張力小，膠布內應力也減小。
烘箱供熱方式有蒸汽、熱水、導熱油、熱風4種，從環保和節能的角度考慮，一般配置廢氣焚燒爐，即將烘箱中膠布在烘干過程的揮發物排至焚燒爐內焚燒（燃燒室溫度為760℃），利用空氣-空氣或空氣-燃油交換器，將新鮮空氣加熱至400-500℃（導熱油為300℃左右）送至烘箱作為熱源，且廢氣焚燒效率可達95%以上，節能達30%以上，是一種較好的供熱方式，達到環境保護的要求。
3.張力和同步
張力和同步兩者為統一控制，同步控制中包含張力控制，張力控制反過來為同步服務。同步只是相對的，整個布和膠布運行過程只是相對同步的，但每一段張力控制瞬時是不同的，因此一般張力控制也分段進行。一般分為3段，即從開卷至前牽引、前牽引至轉向區（立式）、轉向區至后牽引，目的是根據每段所需的張力不同可分別設定或整定。
張力大小和穩定直接影響同步控制和瞬時各段布的速度變化，對膠布的含膠量的縱向均勻性有直接影響（膠液粘度穩定性同時也有影響）。同時對膠布的內應力的變化也有直接影響。因此，張力控制的穩定也就是同步的穩定，瞬時速度變化越小越好，一般張力控制精度可達±2N以上最好。
二、浸膠工藝過程
織物以一定的速度均勻向前移動，經過浸膠槽，浸漬一定量的樹脂溶液，再經過烘干爐，除去大部分溶劑等揮發物并使樹脂有一定程度的固化，最后裁切成膠布?jí)K或膠布帶。玻璃膠布的質量指標主要有三項：樹脂含量、不溶性樹脂含量和揮發物含量。
1.增強材料的處理
為了使增強材料和樹脂基體之間有較強的粘接性，常用有機偶聯劑對增強材料進行表面處理，特別是玻璃纖維，如果不進行表面處理，很難制成增強復合材料制品。常用的處理方法有熱處理、化學處理兩種。
1）熱處理法
熱處理采用熱處理爐，在350~450℃溫度下，連續處理1~5min；或在280~300℃溫度下，加熱15~30min。處理后的纖維為棕黃色，表面漿料殘余量為0.1%左右。但處理后強度下降約20~30%。
2）化學處理法
分為前處理法、后處理法和遷移處理三種。前處理法是在紡織過程中將偶聯劑加入到紡織漿料中，在纖維抽絲過程中處理；后處理法是將玻璃纖維通過熱處理后，殘余漿料大于1%時，再用偶聯劑溶液處理；遷移法是將偶聯劑直接加入樹脂中，再浸漬纖維及其織物。
2.預浸織物
影響浸膠的主要因素有膠液的濃度、粘度、浸漬時間，此外浸漬過程中的張力、擠膠輥等的密切配合也應予以注意。
1）膠液的濃度 膠液的濃度是指樹脂質量在浸漬溶液總質量中所占的百分率，它直接影響樹脂溶液對織物的滲透能力和織物表面粘結的樹脂量。另外，膠槽內膠液濃度是否均勻也是影響膠布均勻性的一個重要因素。由于膠液濃度和密度受溫度影響，還應根據環境條件來確定膠液的密度。采用不同織物、不同樹脂時，膠液濃度也不一樣，在實際生產中，通常測量和調節相對密度來控制膠液的濃度，不同規格織物所采用的膠液密度見表5-1。
表5-1 不同規格布所采用的膠液密度
|
項目 布 |
厚度/mm |
經向密度/(根/cm) |
緯向密度/(根/cm) |
樹脂 |
含膠量 /% |
膠液相對密度（膠槽） |
|
玻璃布 |
0.2±0.01 |
18±1 |
14±1 |
氨酚醛 |
29±3 |
1.07~1.09 |
|
0.2±0.01 |
18±1 |
14±1 |
氨酚醛 |
33±3 |
1.10~1.12 |
|
|
0.2±0.01 |
18±1 |
14±1 |
環氧酚醛 |
33±3 |
1.06~1.08 |
|
|
0.2±0.01 |
18±1 |
14±1 |
鋇酚醛 |
32±3 |
1.07~1.09 |
|
|
0.1±0.005 |
20±1 |
20±1 |
氨酚醛 |
35±3 |
1.02左右 |
|
|
0.1±0.005 |
20±1 |
20±1 |
鋇酚醛 |
33±3 |
1.03~1.05 |
|
|
0.1±0.005 |
20±1 |
20±1 |
環氧酚醛 |
35±3 |
1.00~1.02 |
|
|
0.165（人字紋） |
16±1 |
16±1 |
環氧634 |
41~43 |
1.035~1.039（夏） 1.045~1.046（冬） |
|
|
高硅氧布 |
0.25±0.015 0.25±0.015 |
12±1 12±1 |
12±1 12±1 |
鋇酚醛 氨酚醛 |
40±3 37±3 |
1.06~1.08 1.045~1.06 |
|
滌綸布 |
鋇酚醛 |
35~43 |
1.01~1.04 |
|||
2）膠液的粘度 膠液的粘度直接影響到織物的浸漬能力和膠層的厚度。若膠液的粘度太大，纖維織物不易滲透；粘度過小，會導致膠布的含膠量太低。由于它與樹脂的濃度、溫度有關，故一般可用膠液濃度和浸膠環境溫度來控制?？刂平z溫度的方法有兩種：浸膠廠房實行空調恒溫、膠槽采用夾套式恒溫。
3）浸膠時間 浸膠時間是指纖維織物通過膠液的時間。實踐證明，一般浸膠時間不宜低于30s，時間過短會導致膠布含膠量不夠，或使膠液大部分浮在織物表明，影響膠布質量；但時間過長也會影響生產效率，應根據實際情況進行合理控制。
4）張力 在浸膠過程中，纖維織物所受張力的大小和均勻性會影響膠布的含膠量和均勻性，張力的大小應根據織物的規格和特性來決定，不應太大，否則使玻璃布在運行過程中產生橫向收縮和變形。玻璃布的變形會對層壓板的平整度產生很大影響，因此浸膠過程中應嚴格控制纖維織物所受的張力及其均勻性。
5）浸漬方法 浸膠工序中膠液必須浸透玻璃布。低捻布或薄玻璃布可采取一次浸漬法，而厚玻璃布應采取兩次浸漬法。第一次浸漬時膠液由玻璃布的一面向另一面滲透，第二次浸漬時，達到上下表面充分浸透，再經過對擠輥或刮膠裝置，達到所需樹脂含量。這種浸漬方法既可充分排出玻璃布內的氣泡，又能使樹脂浸透玻璃布。
6）其它因素 擠膠輥的作用是幫助織物浸透膠液，同時保證織物表面均勻地涂上一薄層膠液，控制含膠量。稀釋劑對織物的浸透和含膠量也有一定的影響，一般要求稀釋劑能充分溶解樹脂，在常溫下?lián)]發慢，沸點低，無毒或低毒，如果一種溶劑不能同時滿足要求可采用混合溶劑。此外，樹脂品種、玻璃布規格都對浸膠過程有影響，生產中應根據具體情況，結合實踐經驗和試運行效果，確定合適的工藝參數。
3.預浸料的干燥
纖維織物浸膠后必須進行干燥處理，除去預浸料里的溶劑、水分及揮發物，同時使少量樹脂進一步聚合。預浸料的揮發物含量、可溶性樹脂含量就決定于此工序。
預浸料的干燥是一個復雜的物理變化和化學變化的過程。熱固性樹脂浸漬的預浸料的干燥，包括除去浸膠織物中揮發份和少量樹脂由A階段轉變?yōu)锽階段兩個過程。烘干過程主要控制溫度和時間兩個參數，根據樹脂類型來確定，同時考慮浸膠布的厚薄、設備運行情況等。
1）烘干溫度 控制的原則是確保樹脂反應不過早地由A階段轉變?yōu)锽階段，使預浸料的干燥過程能夠很好地按表面汽化控制，將物料內的揮發物充分汽化并擴散到空氣中，同時部分樹脂緩慢、均勻地由A階段轉變?yōu)锽階段。
2）烘干時間 烘干時間取決于膠布里樹脂的可溶性成分的含量及其流動性。烘干時間過長，會使膠布不溶性樹脂含量迅速增加，影響浸膠布質量；烘干時間過短則會使浸膠布的揮發份含量過高，造成制品質量下降。在烘箱溫度固定的條件下，烘干時間=烘箱長度（高度）/膠布（紙）運行速度。
烘干溫度和烘干時間對浸膠布揮發份和不溶性樹脂含量的影響見表5-2、表5-3。試驗所用原材料為616酚醛樹脂和0.2mm無堿平紋玻璃布，含膠量為（29±3）%。
表5-2 烘干溫度對浸膠布揮發份和不溶性樹脂含量的影響
|
溫度（℃） |
100 |
105 |
110 |
115 |
120 |
125 |
130 |
135 |
140 |
145 |
|
揮發份（%） |
5.11 |
4.23 |
3.85 |
3.47 |
3.41 |
1.70 |
1.25 |
1.32 |
1.04 |
0.86 |
|
不溶性樹脂含量（%） |
—— |
—— |
—— |
0.54 |
1.16 |
26.0 |
55.6 |
59.3 |
76.7 |
90.4 |
|
時間（分） |
||||||
|
5 |
7 |
10 |
15 |
20 |
||
|
110 |
揮發份（%） 不溶性樹脂含量（%） |
3.26 —— |
3.16 —— |
3.02 —— |
2.38 22.3 |
2.13 37.7 |
|
115 |
揮發份（%） 不溶性樹脂含量（%） |
3.12 2.50 |
2.55 5.85 |
2.12 30.2 |
2.17 56.8 |
1.64 49.3 |
|
120 |
揮發份（%） 不溶性樹脂含量（%） |
2.50 12.0 |
1.66 42.0 |
1.72 57.5 |
1.60 62.0 |
0.95 78.0 |
|
樹脂含量（%） |
彎曲強度（MPa） |
拉伸強度（MPa） |
沖擊強度（Kj/m2） |
|
60 |
107.3 |
64.6 |
23 |
|
51.2 |
143.4 |
86.5 |
34.2 |
|
45.1 |
140.6 |
89.0 |
46.2 |
|
40 |
179.0 |
120.9 |
49.5 |
|
37 |
177.5 |
116.6 |
45.7 |
含膠量對電性能的影響，一般是隨含膠量的增加制品的絕緣性能提高，這對于含膠量小于60%的層壓板尤為明顯。
含膠量對層壓板的吸水性和比重也有明顯的影響，一般是層壓板的吸水性隨樹脂含量的增加而降低，比重也隨樹脂含量的增加而減小。
4.流動性
物料的流動性也與可溶性樹脂含量一樣，要求適中。如果流行性好，膠布里的樹脂顯得“嫩”，說明可溶性樹脂含量高；反之，膠布里的樹脂較“老”，可溶性樹脂含量較低。
流動性與膠布中含膠量、不溶性樹脂含量和揮發份含量之間存在一定的相互關系，含膠量和揮發份含量增加，則流動性增大，不溶性樹脂含量增加，則流動性降低。
流動性的測定方法是：將76mm×76mm的正方形膠布（或ø76mm的圓形膠布）試樣，取12層疊合在一起，放入預先加熱至160℃的175cm2的不銹鋼板中，立即施加(6.0~7.0)MPa的壓力，保溫(3~5)min至不再產生流膠為止，取出試樣，測量各邊流膠量的最大長度，然后取平均值（用mm表示），即為膠布的平均流動度。該方法適用于層壓用膠布，其流動度一般控制在(20~30)mm之間。
膠布質量指標的選定，應根據所用樹脂的性能及制品的性能要求，經過一些必要的試驗來加以確定。幾種常見玻璃布膠布的指標見表5-5。
|
膠布名稱 膠布指標 |
3240酚醛環氧玻璃布 |
3230酚醛樹脂膠布 |
FR-4環氧玻璃布 |
酚醛改性二苯醚膠布 |
|
含膠量（%） |
38~42 |
38~42 |
41~43 |
38~42 |
|
揮發份含量（%） |
1~1.6 |
≤4 |
<1 |
1~1.2 |
|
可溶性樹脂含量（%） |
>80 |
70~85 |
60~80 |
80~90 |
四、膠布的存放
浸膠布在存放過程中，不溶性樹脂含量隨著時間增加而增長，尤其當環境溫度較高時，這種增長尤為明顯。環境濕度對膠布的存放也有影響，一般來說濕度不宜過高。存放時間過長時，膠布變老、發脆；環境的溫度、濕度過高時，膠布會發粘、流膠，甚至不能使用。
不同類別的膠布對存放條件的敏感度不同，所以在貯存膠布時要考慮所用樹脂的性能。如果環境溫度低于20℃，一般酚醛膠布可存放一個月左右，環氧酚醛膠布也可做短期存放。為了保證質量指標的穩定，膠布應貯存在干燥室內，嚴格控制室內溫度和濕度。
五、浸膠中易產生的問題和解決方法
綜上所述，影響膠布的質量因素很多，而各因素之間又相互聯系，一旦出現異常情況，要冷靜分析情況，找出原因，確保生產的正常進行。生產中較常見的問題及解決措施見5-6。
表5-6 生產中出現的問題分析和對策
|
問題 |
原因 |
對策 |
|
膠布的含膠量不均 |
1）膠液不均勻 2）浸膠時張力不均 |
1）攪勻膠液 2）調節張力 |
|
膠布的流動性、揮發份含量突然增大 |
1）烘箱溫度沒有調節好，風量不均 2）浸膠速度過快 |
1）待烘箱溫度達到要求后再開動機器 2）適當調節浸膠速度 |
|
膠布上有黑斑或黑點污跡 |
烘箱出口處墻壁和排風管口上有積聚的低分子物 |
用棉布將墻壁和排風管口擦干凈 |
|
擠壓輥間發生多層布反卷 |
膠布運行速度與收卷速度不同步 |
立即停止電機運轉，檢修擠壓輥 |
