一、覆銅箔層壓板
表5-15 覆銅板底材的技術指標
覆銅箔層壓板，簡稱覆銅板（見圖5-11），是由絕緣基材、粘合劑、銅箔經一系列成型工藝制作而成，是現代電子工業發展的重要的基礎材料。覆銅板經照相制板、化學蝕刻和電鍍等工序，可制成印刷電路板。印刷電路簡化了錯綜復雜的布線，使電路緊湊地排列在絕緣板上，它廣泛應用在宇航、電腦、電訊、電子及機電產品中。
覆銅板按所用的基材可分為許多品種，按所覆銅箔又分為單面和雙面。雙面覆銅板可兩面布線，并可與半固化片粘接復合制成多層線路板。不同品種的覆銅板各具特性和用途。
1.主要原材料
1）銅箔
用于覆銅板的銅箔，其技術要求符合GB/T5230《電解銅箔》的規定，銅箔的單位面積質量及允許偏差見表5-13。
表5-13 銅箔的單位面積質量及允許偏差
覆銅板一般使用35μm厚度銅箔，隨著印刷電路高密度化，為了減少側蝕，有利于制作精細線條，增加布線密度，節省刻蝕時間和材料，壓制薄板使用了18μm厚度銅箔和9μm厚度銅箔。
對銅箔技術要求，除化學成分、力學性能、電性能、工藝性能等應滿足GB/T5230規定外，銅箔的表面質量對覆銅板質量也有很大影響，要求銅箔表面無污垢、皺紋、麻點、凹坑、劃痕、針孔、滲透點。
銅箔表面一面是光面，另一面是粗糙面，銅箔表面須經化學或電化學處理，以提高銅箔與基材（膠布或膠紙）的粘合力。使用偶聯劑處理也可增加粘合力。用于紙基板的銅箔還應在銅箔的粗糙面上涂膠，選擇銅箔膠應考慮銅箔和基材之間具有良好的粘結力，并具有良好的電絕緣性、浸焊性等。一般選用聚乙烯醇縮丁醛、丁腈橡膠改性的酚醛樹脂作為銅箔膠。
2）增強材料
①浸漬紙 生產紙基覆銅板所用的浸漬紙，要求具有良好的吸收性、一定的機械強度和絕緣性能，紙面不光滑以利于上膠和增加層間粘接力，但紙質材料的結構應均勻，不存在纖維束、腐漿、斑點等，浸漬紙應呈中性。
浸漬紙有棉漿紙和木漿紙兩種，分別作覆銅板的表面紙和芯紙。表面紙用棉纖維紙（單重120g/m2），芯紙用漂白木漿紙（單重127g/m2）。如僅用棉纖維紙做芯紙，其板子的翹曲性大。
②玻璃纖維布 生產玻纖布基覆銅板使用無堿玻璃纖維布，其成分為鋁硼硅酸鹽玻璃，堿金屬氧化物含量不大于0.5%，織物組織為平紋，其規格和物理性能見表5-14。
表5-14 無堿玻纖布規格和性能指標
為提高玻纖布層間粘合力，玻纖布浸膠前須經脫漿和偶聯劑處理，覆銅板專用技術指標見表5-15。|
制品代號（牌號） |
原紗號數×股數（公稱支數/股數） |
單纖維公稱直徑/um |
厚度 um |
寬度 cm |
單重 g/m2 |
密度/(根/cm2) |
斷裂力 N/25×100 |
公稱捻度 捻/m |
組織 |
|||||
|
經紗 |
緯紗 |
經紗 |
緯紗 |
經紗 |
緯紗 |
經向 |
緯向 |
經紗 |
緯紗 |
|||||
|
EW90 (無堿布-90) |
12×2(83.3/2) |
24×1(41.6/1) |
5.5 |
8 |
0.090±0.010 |
90.0±1.5 100.0±1.5 |
85±8 |
18±1 |
16±1 |
>450 |
>300 |
55-110
|
55 |
平紋 |
|
EW100A (無堿布-100A) |
12×2(83.3/2) |
24×1(83.3/2) |
5.5 |
5.5 |
0.100±0.010 |
90.0±1.5 100.0±1.5 |
100±10 |
20±1 |
20±1 |
>500 |
>500 |
110
|
110 |
平紋 |
|
EW100B (無堿布-100B) |
12×2(83.3/2) |
24×1(41.6/1) |
5.5 |
8 |
0.100±0.010 |
90.0±1.5 100.0±1.5 |
100±10 |
20±1 |
20±1 |
>500 |
>400 |
55-100
|
55 |
平紋 |
|
EW110 (無堿布-110) |
12×2(83.3/2) |
24×1(83.3/3) |
5.5 |
5.5 |
0.110±0.010 |
90.0±1.5 100.0±1.5 |
100±10 |
20±1 |
20±1 |
>500 |
>500 |
110
|
55-100 |
平紋 |
|
EW140 (無堿布-140) |
24×2(41.6/2) |
24×1(41.6/2) |
8 |
8 |
0.140±0.015 |
90.0±1.5 100.0±1.5 |
135±14 |
16±1 |
16±1 |
>750 |
>500 |
110
|
55-110 |
平紋 |
|
EW200 (無堿布-200) |
24×3(41.6/3) |
24×1(41.6/3) |
8 |
8 |
0.200±0.020 |
90.0±1.5 100.0±1.5 |
200±20 |
16±1 |
16±1 |
>1000 |
>750 |
110
|
55 |
平紋 |
|
技術指標 |
||||||||||
③粘結劑 不同型號的覆銅板使用不同種類及牌號的粘結劑（樹脂）。酚醛覆銅板的粘結劑一般使用改性酚醛樹脂，如三乙胺改性、三聚氰胺改性、桐油、苯乙烯改性等。環氧覆銅板使用的環氧樹脂如EP01441-310（E-51，CYD-128），EP01451-310（E-44），EP01551-310（E-42），EP01661-310（E-20，CYD-011）。用于阻燃板的溴化環氧樹脂CYDB-521-A-80，EX-20-A-80及DOW D•E•R531-A80，D•E•R532-A80，D•E•R532-A80，CIBA-BEIGY，LZ8008A-80SP，Shell EPON•Resin1124-A80等，其技術指標見GB13657-92及各自廠家的產品說明書。
用于覆銅板生產的環氧樹脂常用固化劑和促進劑有雙氰胺（DICY）、4，4-二氨基二苯砜（DADS）、芐基二甲胺（BDMA）、2-甲基咪唑（2-MI）、2-乙基-4-甲基咪唑（2E-4MI）等，溶劑有二甲基甲酰胺、二甲基乙酰胺、乙二醇甲醚、丙酮等。
2.成型方法
覆銅板成型方法與一般層壓板制品方法相同，一般工藝流程如下：配膠、浸膠、裁片，再經疊合層壓、切邊而成。浸漬設備有臥式、立式浸膠機，一般紙基板膠紙采用臥式浸膠機，布基板膠布采用立式浸膠機。層壓機根據版面的大小，常壓或真空壓制而決定液壓機的噸位。根據不同的覆銅板型號采用不同的樹脂配方及成型工藝參數。

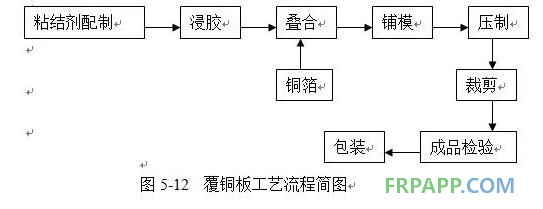

現以阻燃性覆銅箔環氧玻璃布層壓板為例，簡述其生產工藝過程，見圖5-12。
1）粘結劑配制
①雙氰胺溶液配制 雙氰胺為白色結晶固體，熔點207-209℃，在極性溶劑中可溶解，其溶解度隨溫度增加而增加。雙氰胺是一種潛伏型固化劑，為了與環氧樹脂充分分散混合，須先配成溶液。典型的雙氰胺溶液組分見表5-16。
表5-16 雙氰胺溶液配比
雙氰胺溶液適當加熱能加速溶解。雙氰胺溶液中不得有未溶解的或再結晶的雙氰胺顆粒，否則會影響樹脂的流動性及產品性能。
②粘結劑配方 見表5-17。
表5-17 粘結劑配方
③粘結劑凝膠速度和膠液濃度的控制 凝膠時間一般為180-200s/170℃。凝膠速度慢，即樹脂嫩；凝膠速度快，即樹脂老。凝膠速度直接影響浸膠時膠液的流動性、壓制工藝及產品的性能。一般地說凝膠速度快，可縮短壓制時間。膠液濃度用密度或粘度控制，一般用丙酮調節。膠液濃度影響浸膠時膠布的含膠量。膠液太濃不利于膠液滲透玻璃布。膠液的相對密度一般為1.05-1.1。
2）浸膠
玻璃布在立式浸膠機上進行浸膠，采用兩次浸膠法。第一次采用反擠輥或膠液噴射法，使膠液從玻璃布的一面向另一面滲透，以利于玻璃布間隙內氣體的排出和膠液滲透均勻。第二次為浸漬，再通過一對擠輥控制間隙而調節膠量大小和均勻性。浸膠機烘箱的溫度應分段控制，一般采用四溫區控制，即上行、下行兩個溫區。膠布從烘箱出來后收卷或裁片。
浸膠時調整車速和烘箱溫度，以利于嚴格控制膠布的含膠量、揮發份含量、可溶性樹脂含量或膠液的流動性。7628布含膠量一般為（44±2）%，揮發份含量小于1%，可溶性樹脂含量為（70±5）%，或流動度為22%-27%。膠布的質量對覆銅板層壓工藝和產品性能的影響極為重要。
流動度測試方法如下：
將4張100×100（按經緯度方向45º取樣）的膠布疊合稱量為w1，放入流動性測試儀中，上、下壓模溫度為170-171℃，在5s內加壓至滿壓，壓力為1.5±0.15MPa，保溫10min，然后取出，將邊部流出樹脂去掉，再稱量為w2，流動度計算公式如下：
流動度=k×(w1-w2)/w1×100%
式中w1—原樣重：
w2—流動樹脂后重：
k—校正值：
k=1/膠布膠含量百分?jǐn)?shù)。
3）疊合
疊合必須在凈化室中完成。根據覆銅板的厚度，確定每張板子所需膠布的張數。疊合前將有疵點的膠布挑剔出來，然后將每塊板所需膠布層數疊配為一疊并錯位成疊。再按銅箔-膠布-銅箔（雙面覆銅板）；銅箔-膠布-薄膜（單面覆銅板）疊合在一起，作為疊合本，以利于在鋪模整理時鋪模。
4）鋪模
在凈化室中使用鋪模整理機完成。鋪模中注意每模所壓的塊數和總厚度。以1.6mm厚覆銅箔為例，每模以8塊為宜，塊數多對排出氣泡和平整度均不利。鋪模時在墊板上和蓋板下應加放20層左右絕緣層，作為壓制緩沖層，以保證壓制時物料內的氣泡排出。
5）壓制
層壓板一般含有18層或20層。先將已鋪模好的一單元一單元地堆放在裝卸機里的各層上，然后開動機器將所有的一次推進層壓機里。層壓機模板的溫度為120-130℃，預壓力為3-5MPa，預壓時間約15-20min，這時膠布里的樹脂凝膠。然后在10min內將溫度升至170-175℃，將壓力逐步升至7-8MPa，保溫75-90min，停止加熱，開冷水管冷卻，冷卻至50℃以下脫模。
如采用真空壓制，在壓制時可把真空度升至91.2-96.3/KPa，預壓和最高壓力均可減少1/3。這樣有利于邊緣里的氣泡排出，并提高覆銅板的平整度。
6）裁剪
按規定的尺寸裁剪，一般為1220mm×1020mm或1220mm×915mm。采用剪板機或自動剪板機裁邊。裁邊時為避免損傷覆銅板銅箔面，剪板機面上墊放軟質材料后裁邊。裁剪時應保持板面的垂直度。
7）成品檢驗
按國家標準GB4725-92技術要求，或訂貨合同要求的標準和技術指標進行檢驗。
技術要求詳見GB 4725-92。
二、超混雜結構層壓制品
超混雜結構復合材料是指含有金屬纖維或金屬層的由兩種或兩種以上的纖維共同增強統一樹脂基體而組成的復合材料，是一種功能-結構型材料，具有高強度、高剛度、耐磨損、抗靜電等性能，用于航空、航天、武器裝備等領域。它可根據制品使用的不同工況條件、不同技術要求，充分利用各種纖維復合材料、金屬或非金屬材料的性能，進行各種形式的混雜，以獲得最佳技術經濟效果。
1.設計思路
超混雜結構復合材料主要分為層內混雜、層間混雜和層內/層間混雜三種類型。按照復合材料設計準則，采用功能層、功能結構層、結構層和表面層進行混雜設計。功能層表面直接與介質相接觸中，加入適量石墨粉或金屬粉，使其具有抗靜電、耐磨損功能，是根據使用技術要求首先滿足主導技術功能同時兼顧其它性能而設計的；功能結構層選用金屬纖維與合成纖維混雜增強，具有抗靜電、耐磨損、提高彈性模量三重功能，是超混雜結構所特有的，專為充分發揮纖維的技術功能同時又利用其力學性能而設置，可保證當功能層一旦遭受破壞仍能繼續提供設計所要求的技術性能；結構層由玻璃纖維增強環氧樹脂組成，保證材料和制品所需要的強度、模量等；表面層是與外界所接觸的非工作面，一般僅需要考慮其耐老化性能，即在設計工作年限內完全可靠。
超混雜復合材料的設計是以該材料在復雜工況條件下長期使用為目的進行設計的，所用組分材料有增強材料、基體材料、功能材料及輔助材料四類。增強材料有金屬纖維（或金屬層）、合成纖維、玻璃纖維；功能材料有耐磨、到點、耐腐蝕功能填料及助劑等；基體材料主要選用環氧樹脂和不飽和聚酯樹脂；輔助材料為固化劑、促進劑、溶劑、增韌劑等。纖維的多種功能與功能填料、助劑的合理配合使超混雜復合材料的設計有較大的自由度，多相材料復合的界面技術可使 非均質纖維、微粒狀組分材料與基體樹脂可靠粘結，并使復合材料內部的應力平衡， 保持其良好的尺寸穩定性和成型工藝可行性。
2.成型工藝
1）工藝流程
超混雜結構復合材料具有優異的技術性能，這與增強纖維和樹脂基體間形成的界面作用有密切關系。有機合成纖維在加工過程中會有油劑、污染物，不銹鋼纖維由于空氣和環境的污染，表面有油脂和污垢，其存在會妨礙增強纖維與樹脂基體的浸潤，使界面的粘結劑大為降低。因此必須對纖維表面進行處理，以獲得清潔、干燥、粗糙、活性的表面，提高材料各項性能。
要使括金屬纖維、玻璃纖維、合成纖維、無機填料和樹脂基體這些多相、非均質的材料組成復合結構，且具有多功能、多用途、低成本及良好的尺寸穩定性，必須高度重視界面處理，采用壓力成型，進行合理的后固化處理。工藝方法的選擇、工藝裝備的設計和工藝參數的確定必須根據各組分材料的性能特點和制品的不同技術要求進行合理制定。圖5-13為超混雜結構層壓制品的成型工藝流程圖。
2）鋪層疊合工藝
鋪層疊合工序是在刷涂脫膜劑的鋼模板上用人工方式先將增強纖維剪裁，再接特定的基體配方分別對各層進行浸膠，按圖5-14方式鋪層疊合，達到預定層數的工藝過程。
在整個工序過程中要注意：
（1）刷涂脫膜劑要均勻，保證其成膜連續；
（2）附樹脂層要均勻連續；
（3）纖維織物浸膠要均勻；
（4）各鋪層要平整，無皺折，層與層之間無直徑大于0.5mm的氣泡。
3）工藝條件
溫度、壓力和熱壓時間是保證制品性能的三個重要工藝參數。
層壓工藝分常溫和加溫兩種方式，主要根據生產效率、產品批量、制品性能的要求而定。復合材料性能與其固化程度密切相關，因此，在工藝設計中應根據所選用的樹脂種類，通過凝膠試驗合理選擇固化劑、促進劑的類型及用料，制定相應的加溫曲線。溫度的控制包括三個階段：第一階段即升溫階段是從室溫到開始反應的階段，在這一階段中沒有激烈的縮聚反應，因此升溫速度較快，時間較短；第二階段為保溫階段，以較低的反應速度進行縮聚，防止反應速度過快，導致短時間內產生大量的揮發物，影響制品質量，因此應延長保溫時間；第三階段為降溫階段，斷電自然冷卻至室溫即可。
壓力的控制采用二次加壓的方法，可以避免浸膠不均勻和大量孔隙的存在。初次加壓合模時，以有少量樹脂溢出為加壓限度；隨著溫度的提高和樹脂交聯程度的增大，接近凝膠點時為第二次加壓最佳時機，壓力的大小以使上下模板間距離達到預定厚度為限。因所用纖維剛度不同，功能填料的用量不一，所施壓力有所差異。保溫過程同時保壓，降溫時也要保壓，防止制品在冷卻過程中變形。
4）后固化處理
由于超混雜復合板為多相非均質結構，其固化過程會伴隨樹脂基體交聯收縮而引起變形，產生殘余應力，因此必須進行后固化處理，一方面可盡量消除殘余應力，另一方面使樹脂得到充分固化，從而使制品獲得應有的性能和良好的尺寸穩定性。應力釋放溫度與材料鋪層方式、結構形式、升溫降溫速率、保溫時間長短有關，當溫度高于應力釋放溫度時，可消除殘余應力。
按上述材料設計工藝制備的制品具有良好的電學和力學性能，是一種較理想的功能-結構型超混雜復合材料層壓制品。
三、電氣絕緣層壓制品
最早使用的絕緣材料是棉布、絲綢、云母、橡膠等天然制品。20世紀30年代以后，人工合成絕緣材料迅速發展，各種合成樹脂、塑料等先后用于電工領域，以制造電機及高、低壓電器等，使電器產品的容量不斷擴大、體積逐漸縮小，從而促進電工和電子技術的發展。

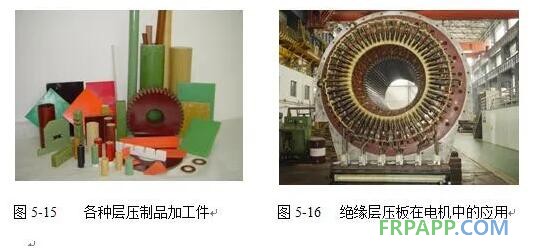

隨著電子產品日新月異的發展，對絕緣材料的要求越來越高，不僅要求絕緣材料在常溫下具有各種優良性能，還要求在各種特殊環境下突出顯示其優異性能。在電工、電子、無線電技術和國民經濟其他領域中，廣泛采用具有各種電氣和物理機械性能的電氣絕緣層壓制品。一些較新型的層壓復合材料制品具有高的濕熱穩定性和機械強度，其使用范圍和規模正在擴大，與此同時，一些傳統的層壓制品(以纖維紙為基材的紙板和以棉布為基材的布板)目前也仍在廣泛使用之中。圖5-15所示為各種層壓制品加工件，絕緣層壓板在電機中的應用見圖5-16。
絕緣材料分氣體、液體和固體3類。固體絕緣材料分為無機和有機兩大類。無機絕緣材料主要有云母、粉云母及云母制品，玻璃、玻璃纖維及其制品，電瓷、氧化鋁膜等，耐高溫、不易老化，具有較好的機械強度；但加工性能差，不易適應電工設備對絕緣材料的成型要求，多用于輸配電場合。有機固體絕緣材料包括絕緣漆、絕緣膠、絕緣紙、絕緣纖維制品、塑料、橡膠、漆布以及浸漬纖維制品、電工用薄膜、復合制品、層壓制品等，由于其介電常數和介質損耗小，可滿足高頻要求，從而適應電工、電子新技術的發展。
1.所用原材料
1）基體樹脂
常用基體樹脂為酚醛和環氧樹脂，還有聚胺一酰亞胺樹脂、改性二苯醚、不飽和聚酯等。
環氧樹脂因其優點明顯而在電工及機械設備領域得到廣泛應用，并成為環氧樹脂應用的重要一支，主要品種有機械承力層壓板和層壓制品，電器絕緣層壓板，層壓管和層壓棒等。環氧層壓塑料用于電工及機械設備中的顯著優點，主要體現在以下幾個方面：一是可提高電機、電器的耐熱性、抗振性和機械強度，能達到B、F級絕緣或電絕緣兼機械負荷的要求；二是具有較高的耐紫外線、耐原子能輻射的能力，可供戶外高壓電器和原子能輻射下運行的電氣設備、裝置作絕緣結構件；三是在高壓、大電流開關和要求防火、防爆的電氣裝置中，可作阻燃性或耐電弧性強的絕緣零部件；四是強度高，密度小，吸振性、耐疲勞性及耐磨性好，能減少噪聲，運行平穩。
2）增強材料
主要有玻璃纖維布、棉布、紙等材料。
以無堿玻璃纖維布為基材制備的層壓制品在常態下具有高的機械性能和介電常數，生產工藝簡便，成本較低，已被廣泛應用于各種電機電器產品中，是目前國內絕緣材料產品中產量最大應用最廣泛的一種。環氧層壓玻璃布制品中等溫度下機械強度極高，高濕度下介電性能穩定；環氧酚醛層壓玻璃布制品，以具有較高的機械、耐熱和介電性能，適于作電氣設備中作絕緣結構零部件，并可在潮濕環境下和變壓器油中使用。
以棉布為增強材料的層壓制品, 其電氣性能、吸水性、彎曲破壞應力以及拉斷等性能, 都比其它類型的層壓塑料差得多, 特別是受潮后更為明顯，但是這類層壓塑料具有良好的耐磨性、抗沖擊強度、沿層抗劈性以及較高的抗沖擊性板厚毫米以下。上述性能是這類層壓塑料仍然存在的原因。酚醛層壓棉布制品具有較高的機械強度，適于作電氣設備中絕緣結構零部件。
以紙為基材的層壓塑料紙板的生產同其它層壓制品一樣，層壓紙板具有高的耐熱性、耐潮性和優良的電氣性能，其機械強度同一般的布板和以植物纖維為基材的層壓板相比也是足夠高的。酚醛層壓紙制品具有較高的機械、耐熱和介電性能，適于作電氣設備中作絕緣結構零部件，并可在潮濕環境下和變壓器油中使用。
2.成型工藝
電氣絕緣層壓制品是以布、氈或紙為基材，浸漬樹脂膠液，烘干得到樹脂膠布(又稱預浸布、浸膠布、粘結片等)，再經疊層、高壓熱固化而成的板材或形狀簡單的層壓制品(如軸瓦、滑輪等)，也可用膠布經卷繞、熱壓固化制成的管材或棒材。不同用途的層壓制品所用的原材料也不同，但其成型工藝原理則基本相同，都采用干法生產。
層壓管見圖5-17，是增強材料浸以樹脂膠液制成浸膠布，經過加熱卷制而成的管狀層壓制品。層壓管具有一定的機械強度和電氣性能，適用于電機、電器及其他電器設備中，可在變壓器油中使用。產品規格一般長度100cm，最長可生產150cm。
層壓棒適用于電氣設備中絕緣結構零部件的精細耐磨結構，見圖5-18。以環氧布棒為例，是由棉布浸以環氧樹脂烘干后，經成型模壓而成的截面為圓形的棒狀層壓制品，產品具有較高的機械性能，適用于電器設備中作絕緣結構零部件，并可在變壓器油中使用。本產品耐熱等級為120級，抗彎強度大于120Mpa，變壓器油中垂直層向擊穿強度大于10kV。

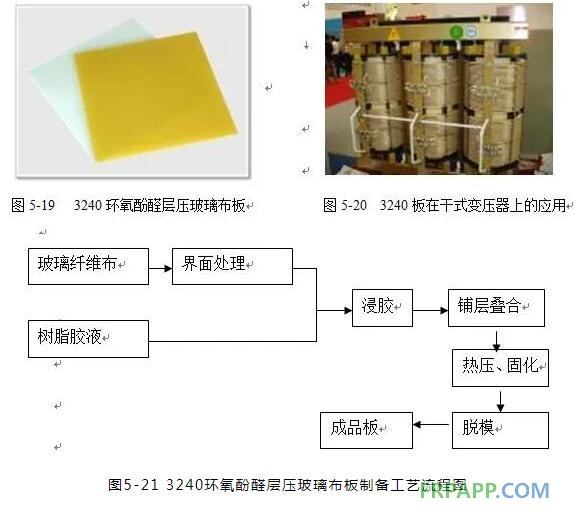

3240環氧酚醛層壓玻璃布板(見圖5-19)在干式變壓器上的應用見圖5-20，其制備工藝流程圖見圖5-21。
所用玻璃纖維布為電工專用無堿玻璃纖維布，經高溫脫蠟處理以改善樹脂的浸潤性。樹脂膠液典型配方見表5-18。
表5-18 3240環氧酚醛玻璃布板樹脂典型配方
控制膠液粘度和浸膠工藝使浸膠布的指標滿足表5-19 的要求。
表5-19 3240環氧酚醛玻璃布板浸膠布指標
根據產品厚度要求計算裝料量，按表5-20所示工藝進行熱壓成型。
表5-20 3240環氧酚醛玻璃布板熱壓成型工藝
產品脫模后可根據實際情況選擇是否進行后處理，一般是在120~130℃溫度地環境中持續120~150分鐘，可提高制品的機械性能和電氣性能。
控制膠液粘度和浸膠工藝使浸膠布的指標滿足表5-19 的要求。
根據產品厚度要求計算裝料量，按表5-20所示工藝進行熱壓成型。
